流量分為瞬時流量及累積流量，瞬時流量是指在單位時間內流過管道截面積流體的量，可分為體積流量及質量流量。累積流量是指一段時間內，流過管道截面積液體的總和。用來測量流量的儀表為流量儀表。就目前工業中應用情況看，檢測方法多樣，但還沒有統一的分類，一般可分為體積流量計量、質量流量計量。

體積計量可分為速度式測量儀表、容積式測量儀表。速度式測量儀表又分為液體力學法、電學法、聲學法、執學法、光學法等。容積式流量儀表有刮板、雙轉子等，速度式流量儀表有孔板、阿牛巴、渦街、渦輪、電磁等流量儀表，下面就目前國內工業中幾種常用的流量儀表簡單介紹如下：

孔板流量計是差壓式流量計。根據能量守恒定律和流動連續性方程，當充滿管道的流體流經管道內的節流裝置，流速將在節流件處流速增加，靜壓力降低，在節流件前后產生壓力差（差壓）。流體的流速愈大，在節流件前后產生的差壓也愈大，因此通過測量差壓來測量流體流過節流裝置時的流量大小。

優點：孔板流量計介質適應性好（流體、氣體、蒸汽通用），毋須實流標定，耐高溫高壓，耐沖擊不易變形、適用于大口徑，價格實惠、安裝方便、有可靠的實驗數據。

缺點：量程比小，壓力損失大，易結垢堵塞，維護工作量大。

阿牛巴流量計是一種新型差壓流量計，也是速度式流量計，根據能量伯努力守恒定律和流動連續性方程，運動中的流體保持其流動的能量稱動壓能。流體的動壓能與流速有關，改變流體的運動狀態，流體的動壓能會改變流體的運動狀態的物體上，檢測差壓就能得到流速，并進而獲得流量值。

T型阿牛巴流量計特點：

①抗堵，速度式流量計檢測平均速度，流量計正面高壓取壓槽口跨越整個管道，獲得了較大的取樣面積，從而得精準平均速度。一些雜質的吸附對測量精度不會造成災難性的測量誤差。流體在阿牛巴正面能形成一個大的高壓區，流體中的微粒偏轉繞過這個高壓區，并流離T型阿牛巴背后低壓取壓口的滯留區，使得雜質不會進入阿牛巴的內部。

②高精度，K值直接關系到流量計的測量精度。T型阿牛巴流量計的K值在各個雷諾數范圍內保持恒定，確保K值在流量變化，特別是在小流量時不穩定的問題，測量精度保證在±0.75%范圍內。

③抗干擾，低流量時，輸出信號的信噪比低，失真大，差壓變送器對微差壓測量的精度和穩定性不高。T型阿牛巴流量計能使差壓變送器獲得良好的差壓信號。

④氣體方便實現溫壓補償，通過增加壓力、溫度補償來提高測量精度。

⑤便于安裝，T型阿牛巴流量計的正面高壓取壓槽口跨越整個管道，降低了流量計的安裝要求。允許在X，Y，Z三軸方向上有±5゜的偏差，所以安裝和調試方便。

優點：T形傳感器設計，高達0.75%流量精度，壓力損失低，可用于2到96英寸（DN50-DN2400毫米）管線尺寸。具有各種安裝組態，一體化閥組安裝頭可直接與差壓變送器進行裝配，PLo-Tap設計無需系統停機即可安裝，適用流體類型：液體，氣體，蒸汽。

缺點：復雜、價格高。

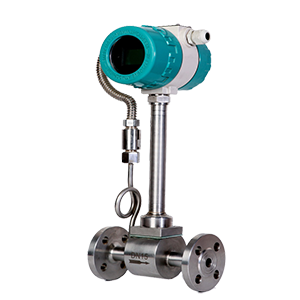

在流體中設置旋渦發生體，從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門渦街，旋渦列在旋渦發生體下游非對稱地排列。

斯特勞哈爾數：

f=St*v/d

式中：f：卡門渦街釋放頻率；St：系數（斯特勞哈爾數）；V：流速；d：發生體的寬度。卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可以算出瞬時流量。

優點：安裝方便，便于維護。

缺點：容易受電磁、振動影響。

當流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，根據磁電感應可以把轉數周期性地變化轉化為電脈沖信號。電脈沖數量與流量成正比，在一定的流量范圍下，是線性的，脈沖信號經放大器放大后，傳給流量積算儀可以顯示瞬時流量和累積流量。

優點：安裝方便，結構簡單，精度高，對介質要求高，不能有雜質。
